Hệ Thống Điện Mặt Trời Hòa Lưới Bám Tải 20kW Jinko 625W + Inverter Deye
Hệ thống điện mặt trời 20kW là giải pháp phù hợp cho nhà xưởng, văn phòng, khách sạn, nhà hàng, showroom, cơ sở sản xuất, cửa hàng và các công trình có mức tiêu thụ điện lớn vào ban ngày.
Sunrise Solar cung cấp cấu hình 32 tấm pin Jinko Solar 625W + Inverter Deye 20kW 3 pha, tổng công suất dàn pin đạt chính xác:
32 × 625W = 20.000Wp = 20kWp
Hệ thống được thiết kế theo mô hình điện mặt trời hòa lưới bám tải, ưu tiên sử dụng nguồn điện mặt trời cho các thiết bị điện đang hoạt động tại công trình. Khi kết hợp thiết bị đo công suất và cấu hình Zero Export, hệ thống có thể kiểm soát công suất phát lên lưới theo thiết kế.
COMBO HỆ THỐNG ĐIỆN NĂNG LƯỢNG MẶT TRỜI 20kW

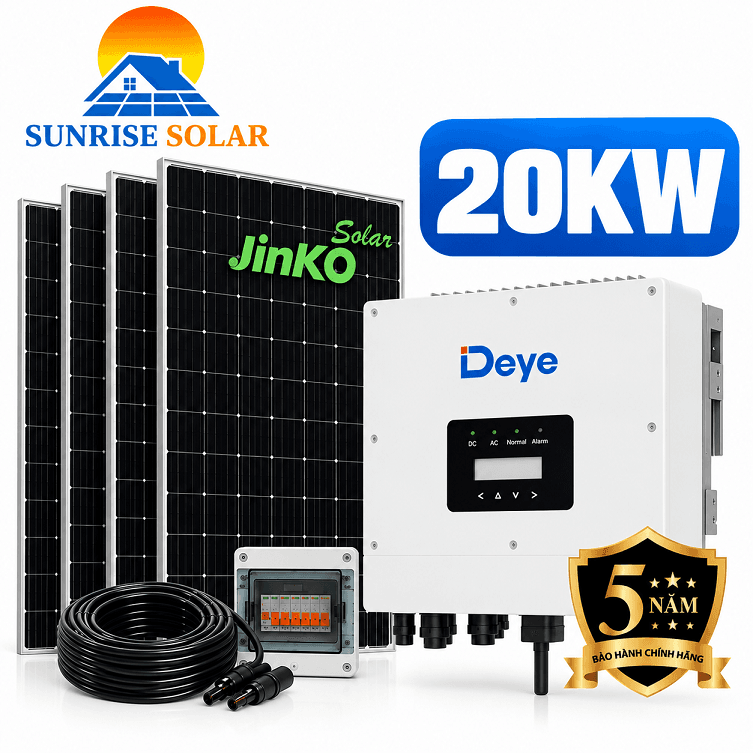

Combo hệ thống điện mặt trời hòa lưới bám tải 20kW của Sunrise Solar bao gồm:
- 32 tấm pin Jinko Solar 625W.
- 1 Inverter Deye 20kW 3 pha.
- Thiết bị đo bám tải, CT hoặc Meter.
- Tủ điện DC và AC.
- CB và thiết bị chống sét.
- Cáp điện DC/AC chuyên dụng.
- Jack MC4.
- Khung giá đỡ pin mặt trời.
- Phụ kiện lắp đặt.
- Vận chuyển và thi công theo điều kiện công trình.
Cấu hình có thể được điều chỉnh theo loại mái, hệ thống điện 3 pha, phụ tải thực tế và yêu cầu Zero Export của khách hàng.
Hệ thống điện mặt trời hòa lưới 20kW phù hợp cho
Nhà xưởng và cơ sở sản xuất
Hệ thống 20kW phù hợp với các nhà xưởng có nhiều thiết bị hoạt động vào ban ngày như:
- Máy móc sản xuất.
- Máy nén khí.
- Máy bơm.
- Quạt công nghiệp.
- Điều hòa.
- Hệ thống chiếu sáng.
- Thiết bị văn phòng.
- Các phụ tải 3 pha.
Đây là nhóm công trình có thể tận dụng trực tiếp nguồn điện mặt trời trong thời gian sản xuất và kinh doanh.
Văn phòng, showroom và cửa hàng
Hệ thống 20kW có thể cung cấp điện cho:
- Điều hòa.
- Máy tính.
- Máy in.
- Thiết bị mạng.
- Hệ thống chiếu sáng.
- Camera.
- Thiết bị trưng bày.
- Tủ mát và thiết bị kinh doanh.
Nhà hàng và khách sạn
Các công trình dịch vụ thường có nhu cầu sử dụng điện cho điều hòa, bơm nước, chiếu sáng, tủ lạnh, tủ đông và thiết bị nhà bếp.
Nếu phụ tải tập trung vào ban ngày, hệ thống hòa lưới bám tải 20kW có thể giúp tăng khả năng sử dụng điện mặt trời tại chỗ.
Biệt thự và công trình dân dụng lớn
Hệ thống 20kW cũng có thể được lựa chọn cho các công trình dân dụng có mức tiêu thụ điện cao và diện tích mái phù hợp.
Công suất hệ thống nên được xác định dựa trên nhu cầu sử dụng điện thực tế thay vì chỉ dựa vào diện tích mái.
Cấu hình chi tiết hệ thống điện mặt trời 20kW
| Thiết bị | Thông số kỹ thuật | Số lượng |
|---|---|---|
| Tấm pin mặt trời | Jinko Solar 625W | 32 tấm |
| Tổng công suất PV | 32 × 625W | 20kWp |
| Công nghệ pin | N-type Mono TOPCon | Theo model |
| Inverter | Deye SUN-20K-G05 | 1 cái |
| Công suất AC | 20kW | |
| Loại inverter | Hòa lưới 3 pha | |
| Số MPPT | 2 MPPT | |
| PV tối đa | 26kW | |
| Điện áp DC tối đa | 1.100V | |
| Dải MPPT | 200–1.000V | |
| Thiết bị bám tải | CT/Meter tương thích | 1 bộ |
| Tủ điện DC | CB + chống sét DC | 1 bộ |
| Tủ điện AC | CB + chống sét AC | 1 bộ |
| Khung giá đỡ | Nhôm/thép mạ kẽm tùy mái | 1 bộ |
| Cáp DC | Cáp chuyên dụng điện mặt trời | Theo thực tế |
| Cáp AC | Cáp điện phù hợp công suất | Theo thực tế |
| Jack kết nối | MC4 tương thích | Theo thực tế |
| Giám sát | Theo cấu hình Deye | 1 hệ thống |
| Thi công | Vận chuyển + lắp đặt | Trọn gói |
Thông số Deye SUN-20K-G05 hiện được Deye công bố gồm PV tối đa 26kW, điện áp DC tối đa 1.100V, dải MPPT 200–1.000V, 2 MPPT với 2 string/MPPT và công suất AC định mức 20kW.
Tấm pin mặt trời Jinko Solar 625W
Hệ thống sử dụng 32 tấm Jinko Solar 625W.
Tổng công suất:
32 × 625W = 20.000Wp = 20kWp
Việc sử dụng tấm pin công suất 625W giúp hệ thống đạt đúng 20kWp với số lượng module tương đối ít.
Tấm pin Jinko 625W phù hợp cho các hệ thống áp mái dân dụng và thương mại cần tối ưu diện tích lắp đặt.
Inverter Deye 20kW 3 pha
Inverter Deye SUN-20K-G05 là inverter hòa lưới 3 pha dành cho hệ thống điện mặt trời công suất khoảng 20kW.
Một số thông số nổi bật:
- Công suất AC định mức: 20kW.
- Công suất PV tối đa: 26kW.
- Điện áp DC tối đa: 1.100V.
- Điện áp khởi động: 250V.
- Dải MPPT: 200–1.000V.
- 2 MPPT.
- 2 string cho mỗi MPPT.
- Dòng PV hoạt động tối đa: 26A + 26A.
- Dòng ngắn mạch tối đa: 39A + 39A.
- Điện áp đầu ra: 220/380V hoặc 230/400V.
- Kết nối lưới: 3L/N/PE.
- Hiệu suất tối đa: 98,6%.
- Hỗ trợ ứng dụng Zero Export.
- Hỗ trợ VSG tùy cấu hình.
Điện mặt trời hòa lưới bám tải 20kW là gì?
Hệ thống hòa lưới bám tải 20kW là hệ thống sử dụng điện mặt trời để cung cấp điện trực tiếp cho phụ tải của công trình, đồng thời vẫn kết nối với điện lưới.
Nguyên lý cơ bản:
Tấm pin → Inverter Deye → Tủ điện AC → Phụ tải
Khi điện mặt trời không đủ cung cấp cho phụ tải, điện lưới sẽ bổ sung phần công suất còn thiếu.
Khi điện mặt trời tạo ra nhiều hơn nhu cầu sử dụng, hệ thống bám tải có thể điều chỉnh công suất phát.
Khi cấu hình Zero Export được thiết lập đúng, inverter có thể hạn chế lượng điện phát ngược lên lưới.
Deye công bố chức năng Zero Export cho dòng SUN-18/20/22/23/25K-G05.
Ưu điểm của hệ thống điện mặt trời 20kW
Đạt đúng công suất 20kWp
Với 32 tấm Jinko 625W:
32 × 625W = 20kWp
Đây là cấu hình trực quan, dễ giới thiệu và phù hợp với tên sản phẩm Hệ thống điện mặt trời 20kW.
Tối ưu số lượng tấm pin
Sử dụng tấm pin 625W giúp hệ thống đạt 20kWp với 32 module.
Điều này giúp tối ưu số lượng tấm pin và thuận tiện hơn trong việc bố trí hệ thống trên mái.
Inverter Deye 20kW 3 pha
Deye SUN-20K-G05 có công suất AC 20kW, 2 MPPT và thiết kế cho hệ thống điện 3 pha.
Dư địa công suất PV
Inverter có PV tối đa 26kW, trong khi cấu hình đề xuất sử dụng 20kWp.
Như vậy, công suất dàn pin 20kWp nằm dưới giới hạn PV tối đa của inverter.
Hỗ trợ Zero Export
Deye SUN-20K-G05 hỗ trợ ứng dụng Zero Export.
Khi được thiết kế cùng thiết bị đo phù hợp, hệ thống có thể kiểm soát công suất phát theo phụ tải của công trình.
Sơ đồ đấu nối hệ thống điện mặt trời 20kW
Mô hình cơ bản:
32 tấm Jinko 625W → Tủ điện DC → Inverter Deye 20kW → Tủ điện AC → Tải tiêu thụ
Kết hợp:
Lưới điện 3 pha ↔ Điểm đấu nối ↔ Tải tiêu thụ
Thiết bị đo bám tải được bố trí tại điểm phù hợp để theo dõi công suất tiêu thụ của công trình.
Khi sử dụng Zero Export, inverter sử dụng dữ liệu đo để điều chỉnh công suất phát theo cấu hình đã cài đặt.
String pin cho hệ thống 20kW
Việc thiết kế string cần dựa trên thông số chính xác của tấm Jinko 625W và inverter Deye 20kW.
Deye SUN-20K-G05 có dải MPPT 200–1.000V và điện áp DC tối đa 1.100V.
Khi thiết kế cần kiểm tra:
- Điện áp Voc của từng chuỗi.
- Điện áp Vmp.
- Dòng Imp.
- Dòng Isc.
- Nhiệt độ thấp nhất.
- Điện áp DC tối đa.
- Dải MPPT.
- Giới hạn dòng của từng MPPT.
- Số lượng string trên mỗi MPPT.
Không nên chốt sơ đồ đấu nối chỉ dựa vào tổng số tấm pin.
Sunrise Solar sẽ tính toán string theo điều kiện thực tế của công trình trước khi thi công.
Diện tích mái cần thiết cho hệ thống 20kW
Với 32 tấm pin Jinko 625W, diện tích mái cần thiết phụ thuộc vào kích thước module và cách bố trí, dự kiến cần tối thiểu 100 m2.
Ngoài diện tích bề mặt tấm pin, cần tính thêm:
- Khoảng cách giữa các tấm.
- Lối đi kỹ thuật.
- Khoảng cách bảo trì.
- Khung giá đỡ.
- Vị trí inverter.
- Vị trí tủ điện.
- Tuyến dây DC/AC.
Do đó, diện tích mái thực tế nên được khảo sát trước khi đưa ra thiết kế cuối cùng.
Sản lượng điện của hệ thống 20kWp
Sản lượng điện của hệ thống 20kWp không cố định cho mọi công trình.
Các yếu tố ảnh hưởng gồm:
- Bức xạ mặt trời.
- Vị trí địa lý.
- Hướng mái.
- Góc nghiêng.
- Bóng che.
- Nhiệt độ.
- Độ sạch của tấm pin.
- Tổn hao DC/AC.
- Hiệu suất inverter.
- Phụ tải của công trình.
Đặc biệt, với hệ thống bám tải, lượng điện mặt trời được sử dụng trực tiếp còn phụ thuộc vào thời gian và công suất tiêu thụ của công trình.
Vì vậy, Sunrise Solar sẽ căn cứ vào điều kiện thực tế để tính toán sản lượng dự kiến.
Hệ thống 20kW có cần pin lưu trữ không?
Không bắt buộc.
Cấu hình hòa lưới bám tải 20kW có thể hoạt động mà không cần pin Lithium.
Nguồn điện mặt trời được sử dụng trực tiếp cho phụ tải trong thời gian hệ thống phát điện.
Nếu khách hàng cần:
- Lưu trữ điện.
- Sử dụng điện vào ban đêm.
- Có điện dự phòng khi mất điện.
- Tăng khả năng tự chủ năng lượng.
có thể cân nhắc hệ thống Hybrid công suất phù hợp kết hợp pin Lithium.
So sánh hòa lưới bám tải và Hybrid 20kW
| Tiêu chí | Hòa lưới bám tải 20kW | Hybrid |
|---|---|---|
| Tấm pin mặt trời | Có | Có |
| Công suất PV | 20kWp | Tùy thiết kế |
| Inverter | Deye hòa lưới | Deye Hybrid |
| Pin lưu trữ | Không bắt buộc | Có |
| Sử dụng điện ban ngày | Có | Có |
| Lưu trữ điện | Không | Có |
| Sử dụng điện ban đêm từ pin | Không | Có |
| Điện dự phòng | Không | Có thể |
| Bám tải | Có thể | Có |
| Zero Export | Có thể | Có |
| Chi phí đầu tư | Thấp hơn | Cao hơn |
Các thiết bị chính của hệ thống điện mặt trời 20kW
Tấm pin mặt trời
32 tấm Jinko Solar 625W
Tổng công suất:
20kWp
Inverter Deye 20kW
Deye SUN-20K-G05
Công suất AC:
20kW – 3 pha
PV tối đa:
26kW
2 MPPT.
Thiết bị đo bám tải
Hệ thống bám tải cần thiết bị đo tương thích để theo dõi công suất tiêu thụ tại điểm đấu nối.
Thiết bị đo giúp inverter có dữ liệu để điều chỉnh công suất phát theo nhu cầu phụ tải.
Tủ điện DC
Có thể bao gồm:
- CB DC.
- Thiết bị chống sét DC.
- Cầu chì DC khi cần.
- Thiết bị đóng cắt.
- Thiết bị bảo vệ.
Tủ điện AC
Có thể bao gồm:
- CB AC.
- Thiết bị chống sét AC.
- Thiết bị đóng cắt.
- Thiết bị bảo vệ.
Khung giá đỡ
Khung được lựa chọn theo loại mái:
- Mái tôn.
- Mái bê tông.
- Mái ngói.
- Mái nhà xưởng.
Vật liệu có thể sử dụng nhôm chuyên dụng hoặc thép mạ kẽm tùy điều kiện công trình.
Lắp đặt hệ thống điện mặt trời 20kW tại Đà Nẵng
Sunrise Solar cung cấp giải pháp:
Khảo sát → Thiết kế → Báo giá → Thi công → Cài đặt → Kiểm tra → Bàn giao
Bước 1: Khảo sát công trình
Kiểm tra:
- Diện tích mái.
- Hướng mái.
- Góc nghiêng.
- Bóng che.
- Kết cấu mái.
- Hệ thống điện hiện hữu.
- Vị trí inverter.
- Vị trí tủ điện.
- Điểm đấu nối.
Bước 2: Phân tích phụ tải
Sunrise Solar xem xét:
- Hóa đơn điện.
- Công suất tiêu thụ.
- Thời gian sử dụng điện.
- Phụ tải ban ngày.
- Phụ tải 3 pha.
- Công suất tiêu thụ tối thiểu và tối đa.
Đối với hệ thống bám tải, việc phân tích phụ tải đặc biệt quan trọng để lựa chọn cấu hình phù hợp.
Bước 3: Thiết kế hệ thống
Tính toán:
- 32 tấm Jinko 625W.
- Tổng công suất 20kWp.
- Inverter Deye 20kW.
- String.
- MPPT.
- Tủ điện.
- Thiết bị bám tải.
- Zero Export.
- Cáp DC/AC.
- Tiếp địa và chống sét.
Bước 4: Thi công
Lắp đặt:
- Khung giá đỡ.
- Tấm pin.
- Inverter.
- Tủ điện.
- CT/Meter.
- Dây DC/AC.
- Thiết bị bảo vệ.
- Hệ thống tiếp địa.
Bước 5: Kiểm tra và bàn giao
Kỹ thuật kiểm tra:
- Điện áp DC.
- Dòng DC.
- Điện áp AC.
- Dòng AC.
- Công suất phát.
- Kết nối meter/CT.
- Chiều đo CT.
- Chức năng Zero Export.
- Kết nối giám sát.
Sau đó bàn giao và hướng dẫn khách hàng theo dõi hệ thống.
Báo giá hệ thống điện mặt trời 20kW
Chi phí lắp đặt hệ thống 20kW phụ thuộc vào:
- Tấm pin.
- Inverter.
- CT/Meter bám tải.
- Tủ điện.
- Khung giá đỡ.
- Cáp DC/AC.
- Thiết bị chống sét.
- Loại mái.
- Chiều dài đường dây.
- Điều kiện thi công.
Vì vậy, giá trọn gói cần được xác định sau khi khảo sát và chốt cấu hình thiết bị.
Vì sao nên chọn Sunrise Solar?
Sunrise Solar cung cấp giải pháp điện mặt trời từ khảo sát đến thi công hoàn thiện.
Khách hàng được hỗ trợ:
- Khảo sát công trình.
- Phân tích phụ tải.
- Tư vấn công suất.
- Thiết kế hệ thống.
- Tư vấn tấm pin Jinko.
- Tư vấn Inverter Deye.
- Thiết kế bám tải.
- Cấu hình Zero Export.
- Thi công trọn gói.
- Cài đặt giám sát.
- Hỗ trợ kỹ thuật và bảo hành.
Câu hỏi thường gặp về hệ thống điện mặt trời 20kW
Hệ thống 20kW dùng bao nhiêu tấm Jinko 625W?
Với tấm pin Jinko 625W:
32 × 625W = 20.000W = 20kWp
Do đó, hệ thống 20kW sử dụng 32 tấm Jinko 625W sẽ đạt đúng 20kWp.
Hệ thống 20kW dùng điện 1 pha hay 3 pha?
Cấu hình đề xuất sử dụng Inverter Deye SUN-20K-G05 3 pha.
Deye công bố đầu ra 220/380V hoặc 230/400V và kết nối 3L/N/PE.
Deye 20kW có hỗ trợ bám tải và Zero Export không?
Có. Deye công bố dòng SUN-18/20/22/23/25K-G05 hỗ trợ Zero Export application.
Cấu hình bám tải cụ thể cần sử dụng thiết bị đo tương thích và được cài đặt đúng theo sơ đồ điện của công trình.
32 tấm Jinko 625W có phù hợp với Deye 20kW không?
Tổng công suất dàn pin là 20kWp, thấp hơn mức PV tối đa 26kW của Deye SUN-20K-G05.
Tuy nhiên, việc chia string vẫn phải được tính toán dựa trên Voc, Vmp, dòng điện và nhiệt độ thực tế.
Hệ thống 20kW có cần pin Lithium không?
Không.
Hệ thống hòa lưới bám tải 20kW có thể hoạt động không cần pin lưu trữ.
Pin Lithium chỉ cần thiết khi khách hàng muốn lưu trữ điện hoặc có nguồn điện dự phòng.
Hệ thống 20kW có chạy khi mất điện không?
Hệ thống hòa lưới thông thường sẽ ngừng phát điện khi lưới điện mất.
Nếu cần nguồn điện dự phòng khi mất điện, cần lựa chọn giải pháp Hybrid phù hợp.
Hệ thống 20kW phù hợp với nhà xưởng không?
Có thể phù hợp, đặc biệt với nhà xưởng có phụ tải hoạt động nhiều vào ban ngày.
Sunrise Solar sẽ phân tích biểu đồ phụ tải trước khi xác định cấu hình cuối cùng.
Kết luận
Hệ thống điện mặt trời hòa lưới bám tải 20kW Jinko 625W + Inverter Deye là giải pháp phù hợp cho nhà xưởng, văn phòng, khách sạn, nhà hàng, showroom, cơ sở sản xuất và các công trình có nhu cầu sử dụng điện lớn vào ban ngày.
Cấu hình đề xuất:
32 tấm Jinko Solar 625W → 20kWp
kết hợp:
Inverter Deye SUN-20K-G05 → 20kW 3 pha
Deye SUN-20K-G05 có 2 MPPT, PV tối đa 26kW, điện áp DC tối đa 1.100V và hiệu suất tối đa lên đến 98,6%, đồng thời hỗ trợ ứng dụng Zero Export.
Sunrise Solar có thể thiết kế hệ thống theo nhu cầu thực tế, bao gồm hòa lưới, bám tải và Zero Export, đồng thời khảo sát phụ tải và mái trước khi thi công.
SUNRISE SOLAR – Mặt trời, Nguồn năng lượng cho tương lai
📞 Hotline/Zalo: 0919.205.673 – 076.22222.98
🏢 Địa chỉ: 30 Hoà Minh 1, phường Hoà Khánh, TP. Đà Nẵng
📍 VPGD: 216/14 Hoàng Thị Loan, phường Thanh Khê, TP. Đà Nẵng
Liên hệ với chúng tôi Hotline: 0919.205.673 để được nhân viên của SUNRISE SOLAR tư vấn và báo giá chính xác nhất.
