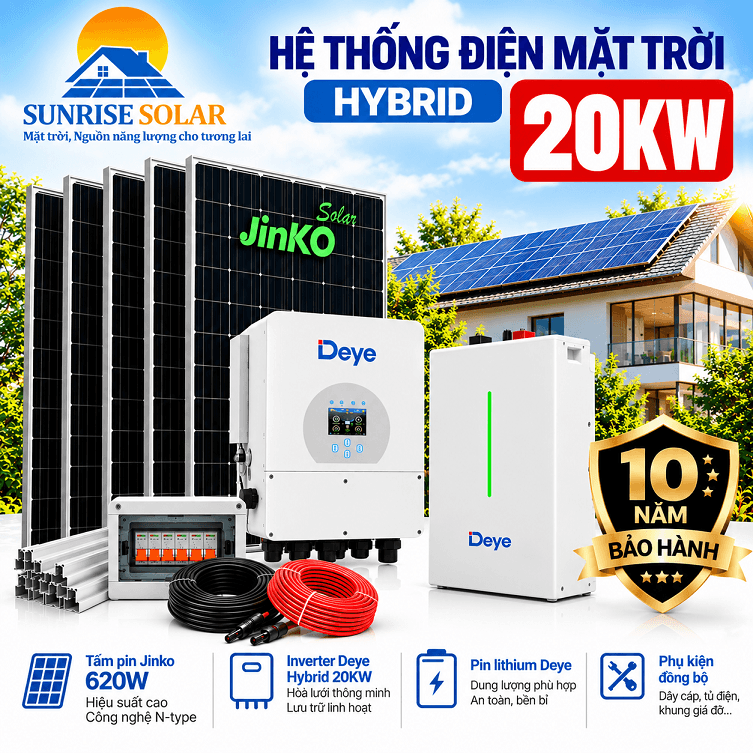

Hệ thống điện mặt trời Hybrid 20kWp lưu trữ 32kWh
Hệ thống điện mặt trời Hybrid 20kWp lưu trữ 32kWh là giải pháp kết hợp giữa điện mặt trời, điện lưới và hệ thống pin Lithium lưu trữ, giúp tối ưu lượng điện mặt trời tự sản xuất và sử dụng điện linh hoạt trong ngày cũng như buổi tối.
Cấu hình sử dụng 32 tấm pin Jinko Solar 625W, tổng công suất 20kWp, kết hợp Inverter Hybrid Deye 20kW 3 pha và 2 pin Lithium Pylontech Fidus Plus 16kWh, tổng dung lượng lưu trữ khoảng 32,15kWh.
Giải pháp phù hợp cho biệt thự, nhà phố lớn, văn phòng, cửa hàng, khách sạn, nhà hàng, trang trại và các công trình có nhu cầu sử dụng điện cao, đặc biệt là những phụ tải cần duy trì nguồn điện ổn định khi điện lưới gặp sự cố.
Cấu hình hệ thống Hybrid 20kWp – 32kWh
| Thiết bị | Cấu hình |
|---|---|
| Công suất hệ thống | 20kWp |
| Tấm pin mặt trời | 32 × Jinko Solar 625W |
| Tổng công suất pin | 20.000Wp = 20kWp |
| Inverter Hybrid | Deye SUN-20K-SG05LP3-EU-SM2 |
| Công suất inverter | 20kW – 3 pha |
| Pin lưu trữ | 2 × Pylontech Fidus Plus 16kWh |
| Tổng dung lượng pin | khoảng 32,15kWh |
| Công nghệ pin | Lithium LiFePO₄ |
| Điện áp pin Pylontech | 51,2V |
| Chế độ vận hành | Hybrid – Hòa lưới – Lưu trữ – Backup |
| Quản lý năng lượng | Tự dùng – sạc pin – xả pin – hỗ trợ nguồn dự phòng |
| Giám sát | Theo dõi hoạt động hệ thống qua nền tảng tương thích |
| Đối tượng sử dụng | Nhà ở lớn, biệt thự, văn phòng, khách sạn, nhà hàng, cửa hàng, trang trại và công trình thương mại |
32 tấm pin Jinko Solar 625W – tổng công suất 20kWp
Hệ thống sử dụng 32 tấm pin năng lượng mặt trời Jinko Solar 625W, tạo ra tổng công suất danh định:
32 × 625W = 20.000W = 20kWp
Các dòng Jinko 625W N-type hiện có nhiều phiên bản tùy mã sản phẩm. Datasheet Jinko cho dòng 625W N-type cho thấy công nghệ mono N-type, thiết kế bifacial và hiệu suất module cao; vì vậy khi triển khai thực tế cần xác nhận đúng mã tấm pin được giao theo hợp đồng và datasheet của lô hàng.
Ưu điểm của tấm pin Jinko 625W
- Công suất lớn 625Wp/tấm.
- Công nghệ cell N-type.
- Khả năng khai thác công suất tốt trong hệ thống điện mặt trời công suất lớn.
- Thiết kế phù hợp cho các hệ thống dân dụng cao cấp và công trình thương mại.
- Giảm số lượng tấm pin cần lắp đặt so với việc sử dụng các module công suất thấp hơn.
- Phù hợp kết hợp với inverter Hybrid Deye công suất 20kW.
Với 32 tấm pin, tổng diện tích module thực tế sẽ phụ thuộc vào đúng mã Jinko 625W được lựa chọn. Ví dụ, một số module Jinko 625W có kích thước khoảng 2.382 × 1.134mm, trong khi dòng 78-cell 625W có kích thước lớn hơn. Vì vậy, Sunrise Solar sẽ tính toán lại diện tích mái và bố trí tấm pin theo đúng model thực tế trước khi thi công.
Inverter Hybrid Deye 20kW 3 pha
Trung tâm của hệ thống là Inverter Hybrid Deye SUN-20K-SG05LP3-EU-SM2, công suất AC định mức 20kW, thiết kế cho hệ thống điện mặt trời lưu trữ 3 pha.
Theo tài liệu giải pháp chính thức của Deye, model SUN-20K-SG05LP3-EU-SM2 có khả năng tiếp nhận tối đa 32kW công suất PV, điện áp PV tối đa 800V, dải MPPT 160–650V và thiết kế 2 MPPT với 2 string/MPPT. Công suất AC định mức là 20kW.
Khả năng kết hợp điện mặt trời và pin lưu trữ
Inverter Hybrid Deye có thể quản lý đồng thời:
- Điện năng từ các tấm pin mặt trời.
- Điện năng từ hệ thống pin Lithium.
- Điện lưới.
- Các tải tiêu thụ trong công trình.
- Nguồn điện dự phòng khi cấu hình backup được thiết kế phù hợp.
Deye công bố dòng inverter này hỗ trợ pin điện áp thấp 40–60V, dòng sạc tối đa 350A và dòng xả tối đa 350A, đồng thời có khả năng tự thích ứng với BMS của pin Lithium tương thích.
Pin lưu trữ Pylontech Fidus Plus 16kWh
Hệ thống sử dụng 2 bộ pin Lithium Pylontech Fidus Plus 16kWh, tạo tổng dung lượng lưu trữ khoảng:
16,076kWh × 2 = 32,152kWh
Có thể gọi thương mại là 32kWh lưu trữ.
Pylontech FB-L-16 có điện áp danh định 51,2V, dung lượng khoảng 16.076kWh, độ sâu xả công bố 100%, giao tiếp CAN/RS485 và thiết kế dành cho các hệ thống lưu trữ điện năng lượng mặt trời. Một số tài liệu phân phối của model này công bố tuổi thọ chu kỳ từ 8.000 chu kỳ và bảo hành 10 năm theo chính sách sản phẩm.
2 pin Pylontech 16kWh mang lại gì?
Tổng dung lượng khoảng 32,15kWh giúp hệ thống có khả năng lưu trữ lượng điện mặt trời dư thừa vào ban ngày để sử dụng vào các thời điểm nhu cầu điện cao hơn hoặc khi bức xạ mặt trời giảm.
Thời gian cấp điện thực tế không thể xác định chỉ dựa trên dung lượng 32kWh mà còn phụ thuộc vào công suất tải, mức SOC, công suất xả cho phép, hiệu suất inverter, thiết bị phụ tải và cấu hình backup.
Hệ thống Hybrid 20kWp hoạt động như thế nào?
Ban ngày – ưu tiên sử dụng điện mặt trời
Khi các tấm pin Jinko tạo ra điện, inverter Deye ưu tiên phân phối năng lượng cho các thiết bị điện đang hoạt động trong công trình.
Phần điện mặt trời dư thừa có thể được sử dụng để sạc pin Lithium Pylontech, tùy theo chế độ vận hành được cài đặt.
Khi phụ tải tăng cao
Khi công suất điện mặt trời không đủ đáp ứng phụ tải, hệ thống có thể sử dụng thêm năng lượng từ pin lưu trữ và/hoặc điện lưới tùy cấu hình.
Điều này giúp giảm lượng điện phải lấy từ lưới trong những thời điểm hệ thống có đủ năng lượng lưu trữ.
Buổi tối
Khi không còn ánh sáng mặt trời, hệ thống có thể sử dụng năng lượng được lưu trong 2 bộ pin Pylontech 16kWh để cấp điện cho các tải được thiết kế trong hệ thống.
Đây là một trong những ưu điểm quan trọng của hệ thống điện mặt trời Hybrid có lưu trữ so với hệ thống hòa lưới không có pin.
Khi điện lưới gặp sự cố
Với cấu hình backup được thiết kế đúng, inverter Hybrid Deye có thể cung cấp điện cho các tải ưu tiên từ hệ thống pin lưu trữ.
Các tải backup cần được kỹ thuật viên xác định trước về công suất, dòng khởi động và yêu cầu vận hành để lựa chọn sơ đồ đấu nối phù hợp.
Ưu điểm của hệ thống điện mặt trời Hybrid 20kWp 32kWh
Tăng khả năng tự sử dụng điện mặt trời
Thay vì chỉ sử dụng điện mặt trời vào thời điểm có nắng, hệ thống có thể lưu phần điện năng phù hợp vào pin để sử dụng vào thời gian sau.
Giảm phụ thuộc vào điện lưới
Khi hệ thống được thiết kế và vận hành đúng, năng lượng mặt trời kết hợp pin lưu trữ có thể đáp ứng một phần đáng kể nhu cầu điện của công trình, qua đó giảm lượng điện lấy từ lưới.
Có nguồn điện dự phòng
Pin lưu trữ tạo thêm một lớp dự phòng cho các phụ tải quan trọng khi điện lưới bị gián đoạn, với điều kiện các tải đó được đưa vào nhánh backup phù hợp.
Công suất 20kW phù hợp nhiều công trình
Công suất inverter 20kW cho phép hệ thống đáp ứng các công trình có phụ tải điện tương đối lớn như:
- Biệt thự cao cấp.
- Nhà phố nhiều thiết bị điện.
- Văn phòng.
- Nhà hàng.
- Khách sạn.
- Cửa hàng.
- Trang trại.
- Xưởng sản xuất quy mô phù hợp.
- Công trình thương mại và dịch vụ.
Khả năng mở rộng hệ thống lưu trữ
Pylontech Fidus Plus được thiết kế với khả năng mở rộng theo cấu hình song song tương thích. Tuy nhiên, số lượng pin thực tế, sơ đồ kết nối, giới hạn dòng và khả năng tương thích phải được kiểm tra đồng thời với inverter Deye và BMS trước khi mở rộng.
Với cấu hình ban đầu 2 × 16kWh, hệ thống đã có khoảng 32kWh dung lượng lưu trữ danh định, phù hợp cho khách hàng muốn đầu tư hệ Hybrid ngay từ đầu thay vì chỉ lắp điện mặt trời hòa lưới.
Thiết kế hệ thống Hybrid 20kWp tại Sunrise Solar
Để hệ thống vận hành ổn định, Sunrise Solar sẽ khảo sát trước khi chốt cấu hình:
Khảo sát phụ tải
- Công suất sử dụng điện trung bình.
- Công suất cực đại.
- Các thiết bị tiêu thụ điện lớn.
- Phụ tải 1 pha và 3 pha.
- Các thiết bị cần duy trì khi mất điện.
- Thời gian sử dụng điện cao điểm.
Khảo sát mái lắp đặt
- Diện tích mái.
- Hướng mái.
- Góc nghiêng.
- Bóng che.
- Kết cấu mái.
- Vị trí đi dây DC/AC.
- Vị trí đặt inverter.
- Vị trí đặt pin Lithium.
Tính toán chuỗi pin
Với 32 tấm Jinko 625W, kỹ thuật viên cần căn cứ đúng thông số điện áp Voc, Vmp, dòng Imp/Isc của model thực tế để phân bổ string vào các MPPT của Deye.
Không nên cố định sơ đồ string chỉ dựa trên tổng số lượng 32 tấm mà chưa kiểm tra điều kiện nhiệt độ thấp nhất, điện áp cực đại và giới hạn dòng của inverter.
Điện mặt trời Hybrid 20kWp phù hợp với ai?
Hệ thống điện mặt trời Hybrid 20kWp lưu trữ 32kWh phù hợp với khách hàng có một hoặc nhiều nhu cầu sau:
- Muốn sử dụng nhiều điện mặt trời hơn vào buổi tối.
- Muốn giảm lượng điện mua từ lưới.
- Có phụ tải điện lớn vào buổi tối.
- Cần nguồn điện dự phòng cho các thiết bị quan trọng.
- Muốn kết hợp điện mặt trời và hệ thống lưu trữ Lithium.
- Muốn chủ động hơn trong việc quản lý năng lượng.
- Có nhu cầu xây dựng hệ thống Hybrid 3 pha công suất lớn.
So sánh hệ thống hòa lưới và Hybrid 20kWp
| Tiêu chí | Hòa lưới 20kWp | Hybrid 20kWp + 32kWh |
|---|---|---|
| Tấm pin mặt trời | Có | Có |
| Inverter | Hòa lưới | Hybrid |
| Pin lưu trữ | Không | Có |
| Sử dụng điện mặt trời ban ngày | Có | Có |
| Lưu điện để sử dụng ban đêm | Không | Có |
| Hỗ trợ tải khi mất điện lưới | Không | Có |
| Quản lý năng lượng | Cơ bản | Linh hoạt hơn |
| Chi phí đầu tư | Thấp hơn | Cao hơn |
| Khả năng tự chủ năng lượng | Phụ thuộc điện mặt trời/lưới | Cao hơn khi có đủ dung lượng pin và cấu hình backup phù hợp |
Lưu ý về sản lượng điện
Sản lượng điện của hệ thống 20kWp không cố định theo một con số duy nhất.
Sản lượng thực tế phụ thuộc vào:
- Bức xạ mặt trời tại vị trí lắp đặt.
- Hướng và góc nghiêng của mái.
- Nhiệt độ môi trường.
- Bóng che.
- Độ sạch của tấm pin.
- Tổn hao DC/AC.
- Hiệu suất inverter.
- Chế độ sạc/xả pin.
- Mức tiêu thụ điện của công trình.
Vì vậy, Sunrise Solar sẽ tính toán sản lượng dự kiến dựa trên vị trí, mái thực tế và dữ liệu phụ tải trước khi đưa ra phương án cuối cùng.
Báo giá hệ thống điện mặt trời Hybrid 20kWp lưu trữ 32kWh
Chi phí của hệ thống phụ thuộc vào:
- Model Jinko 625W thực tế.
- Model Inverter Hybrid Deye 20kW.
- Số lượng và model pin Pylontech.
- Tủ điện DC/AC.
- Thiết bị chống sét.
- Thiết bị bảo vệ và đóng cắt.
- Hệ thống giám sát.
- Khung nhôm và phụ kiện lắp đặt.
- Chiều dài đường dây.
- Điều kiện mái.
- Nhân công thi công.
- Yêu cầu về hệ thống backup.
Do đó, không nên áp dụng một mức giá cố định cho mọi công trình 20kWp + 32kWh. Sunrise Solar sẽ khảo sát và lập cấu hình, báo giá theo thực tế công trình.
Sunrise Solar – Tư vấn và lắp đặt điện mặt trời Hybrid tại Đà Nẵng
Sunrise Solar cung cấp giải pháp điện năng lượng mặt trời Hybrid có lưu trữ từ khâu khảo sát, tính toán phụ tải, thiết kế hệ thống, lựa chọn thiết bị, thi công đến hướng dẫn vận hành.
Cấu hình 20kWp + Deye Hybrid 20kW + Pylontech 32kWh được thiết kế theo nhu cầu sử dụng điện thực tế của từng công trình thay vì áp dụng một cấu hình cố định cho tất cả khách hàng.
Câu hỏi thường gặp
Hệ thống Hybrid 20kWp có bao nhiêu tấm pin?
Cấu hình này sử dụng 32 tấm Jinko Solar 625W, tổng công suất danh định 20kWp.
Hệ thống có bao nhiêu pin lưu trữ?
Hệ thống sử dụng 2 pin Pylontech Fidus Plus 16kWh, tổng dung lượng danh định khoảng 32,15kWh, thường được gọi là hệ lưu trữ 32kWh.
Pin Pylontech 16kWh có thể sử dụng hết 16kWh không?
Model FB-L-16 được công bố dung lượng danh định 16.076kWh và DoD 100%. Tuy nhiên, năng lượng thực tế cung cấp cho tải còn phụ thuộc vào cấu hình BMS, inverter, giới hạn công suất và điều kiện vận hành.
Inverter Deye 20kW có phù hợp với hệ pin 32kWh không?
SUN-20K-SG05LP3-EU-SM2 là inverter Hybrid điện áp thấp được Deye công bố cho hệ thống lưu trữ, với dải điện áp pin 40–60V và dòng sạc/xả tối đa 350A. Việc ghép với Pylontech cần xác nhận tương thích BMS và đúng cấu hình truyền thông trước khi lắp đặt.
Hệ thống có hoạt động khi mất điện không?
Có thể thiết kế chức năng cấp điện dự phòng cho các tải ưu tiên. Tuy nhiên, không phải toàn bộ phụ tải của công trình mặc nhiên được backup; công suất tải, dòng khởi động và sơ đồ tủ điện cần được khảo sát trước.
Có thể mở rộng thêm pin sau này không?
Pylontech Fidus Plus hỗ trợ mở rộng theo cấu hình song song tương thích. Khi mở rộng cần kiểm tra giới hạn của inverter, BMS, cáp nguồn, giao tiếp và cấu hình hệ thống.
Kết luận
Hệ thống điện mặt trời Hybrid 20kWp lưu trữ 32kWh với 32 tấm Jinko Solar 625W + Inverter Hybrid Deye 20kW 3 pha + 2 pin Lithium Pylontech Fidus Plus 16kWh là cấu hình hướng đến khả năng sử dụng điện mặt trời kết hợp lưu trữ và nguồn điện dự phòng.
Với công suất 20kWp từ hệ thống pin mặt trời và khoảng 32,15kWh dung lượng pin, hệ thống có thể được thiết kế để ưu tiên sử dụng điện mặt trời, sạc pin khi dư năng lượng và cấp điện cho các tải được lựa chọn vào thời điểm cần thiết.
Sunrise Solar tư vấn khảo sát, thiết kế và thi công hệ thống điện mặt trời Hybrid, điện mặt trời có lưu trữ và hệ thống năng lượng mặt trời cho hộ gia đình, doanh nghiệp và công trình tại Đà Nẵng.
