hệ thống điện mặt trời có lưu trữ hybrid 10kw

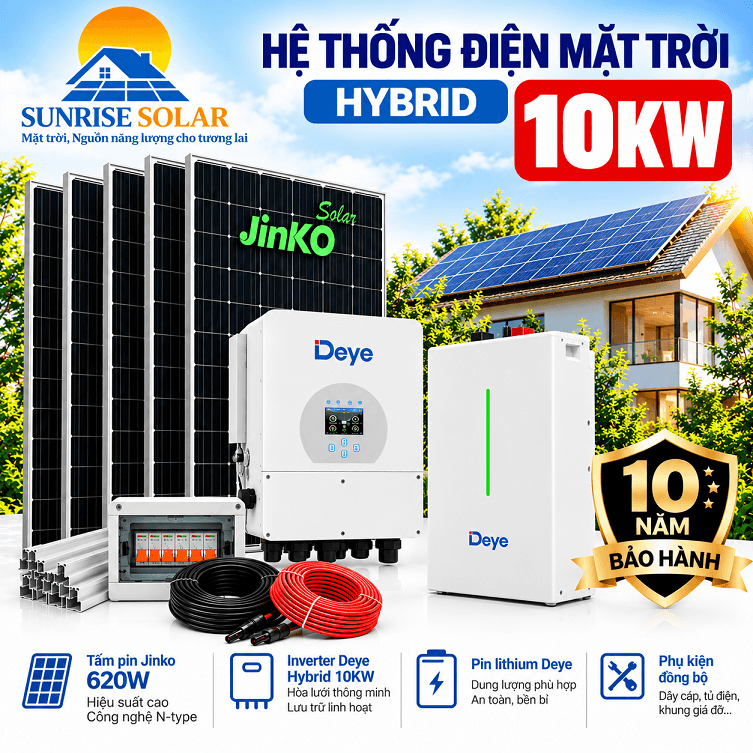

Hệ thống Điện Mặt Trời Hybrid 10kW

145.000.000₫

    • Công suất: 10 kWp, lưu trữ 16 kWh
    • Pin mặt trời: Aiko, Longi, Jinko
    • Inverter Hybrid: Deye Hybrid 10kW, Goodwe, Solis, Solax
    • Pin lưu trữ: Lithium Deye, Dyness, SVE, Bettenergy
    • Sản lượng: 1000-1300 kWh/tháng.
    • Phù hợp với Khách hàng tiêu thụ điện hàng tháng trên 4 triệu.

    Liên hệ Tư vấn lắp đặt hoặc Mua hàng. Hotline, Zalo: 0919.205.673

Danh mục:

Hệ thống điện mặt trời Hybrid 10kWp lưu trữ 16kWh

Hệ thống điện mặt trời Hybrid 10kWp lưu trữ 16kWh là giải pháp kết hợp điện mặt trời, điện lưới và pin Lithium lưu trữ, giúp tăng khả năng tự sử dụng nguồn điện mặt trời và chủ động hơn trong việc quản lý năng lượng.

Cấu hình gồm 16 tấm pin Jinko Solar 625W, tổng công suất 10kWp, kết hợp Inverter Hybrid Deye 10kW 3 pha và 1 pin Lithium Pylontech Fidus Plus 16kWh.

Hệ thống phù hợp với biệt thự, nhà phố lớn, văn phòng, cửa hàng, nhà hàng, khách sạn, trang trại và các công trình có nhu cầu sử dụng điện tương đối cao, đặc biệt khi có nhu cầu sử dụng điện vào buổi tối hoặc cần nguồn điện dự phòng cho các tải quan trọng.

Cấu hình hệ thống Hybrid 10kWp – 16kWh

Thiết bị Cấu hình
Công suất hệ thống 10kWp
Tấm pin mặt trời 16 × Jinko Solar 625W
Tổng công suất pin 10.000Wp = 10kWp
Inverter Hybrid Deye SUN-10K-SG05LP3-EU-SM2
Công suất inverter 10kW – 3 pha
Pin lưu trữ 1 × Pylontech Fidus Plus FB-L-16
Dung lượng pin 16,076kWh
Công nghệ pin Lithium
Điện áp danh định pin 51,2V
Độ xả sâu công bố 100%
Chế độ vận hành Hybrid – Hòa lưới – Lưu trữ – Backup
MPPT inverter 2 MPPT
Điện áp pin 40–60V
Đối tượng sử dụng Nhà ở, biệt thự, văn phòng, cửa hàng, khách sạn, nhà hàng, trang trại và công trình thương mại

16 tấm pin Jinko Solar 625W – tổng công suất 10kWp

Hệ thống sử dụng 16 tấm pin Jinko Solar 625W, tạo ra tổng công suất:

16 × 625W = 10.000W = 10kWp

Jinko có các dòng module 625W N-type bifacial khác nhau. Datasheet Jinko cho dòng 625W 66-cell ghi nhận công suất 625Wp, điện áp Vmp 40,88V, dòng Imp 15,29A, Voc 49,28V, Isc 16,14A và hiệu suất module 23,14%. Kích thước của phiên bản này là khoảng 2.382 × 1.134 × 30mm.

Ưu điểm của tấm pin Jinko 625W

  • Công suất cao 625Wp/tấm.
  • Công nghệ cell N-type.
  • Thiết kế bifacial giúp khai thác thêm bức xạ từ mặt sau trong điều kiện lắp đặt phù hợp.
  • Hiệu suất module cao.
  • Giảm số lượng tấm pin cần sử dụng cho cùng một mức công suất hệ thống.
  • Phù hợp cho hệ thống điện mặt trời dân dụng và thương mại.

Jinko hiện cũng có nhiều dòng 625W với kích thước và thông số điện khác nhau, vì vậy khi triển khai thực tế cần xác nhận chính xác mã module để tính string và bố trí mái.

Inverter Hybrid Deye 10kW 3 pha

Trung tâm của hệ thống là Inverter Hybrid Deye SUN-10K-SG05LP3-EU-SM2, công suất AC định mức 10kW, thiết kế cho hệ thống điện mặt trời Hybrid 3 pha sử dụng pin lưu trữ điện áp thấp.

Theo thông số chính thức của Deye, SUN-10K-SG05LP3-EU-SM2 có công suất AC 10kW, hỗ trợ điện áp pin 40–60V, dòng sạc tối đa 210A và dòng xả tối đa 210A. Inverter có 2 MPPT, điện áp PV tối đa 800V và dải MPPT 200–650V.

Khả năng kết hợp điện mặt trời và pin Lithium

Inverter Deye Hybrid 10kW có thể quản lý đồng thời:

  • Nguồn điện từ các tấm pin mặt trời.
  • Pin Lithium lưu trữ.
  • Điện lưới.
  • Các tải tiêu thụ trong công trình.
  • Các tải ưu tiên khi hệ thống được thiết kế backup.

Deye cũng công bố khả năng 100% unbalanced output, tức hệ thống có thể xử lý tải không cân bằng giữa các pha theo giới hạn thiết kế của inverter. Model này cũng hỗ trợ kết nối nhiều inverter song song và nhiều pin theo cấu hình tương thích.

Pin lưu trữ Pylontech Fidus Plus 16kWh

Hệ thống sử dụng 1 bộ pin Lithium Pylontech Fidus Plus FB-L-16, dung lượng danh định 16,076kWh.

Thông số công bố của FB-L-16 gồm điện áp danh định 51,2V, dung lượng 16.076Wh, dung lượng khả dụng 16.076Wh và độ xả sâu 100%. Pin sử dụng giao tiếp CAN/RS485, phù hợp cho các hệ thống lưu trữ năng lượng có quản lý BMS.

Thông số chính Pylontech Fidus Plus 16kWh

Thông số Giá trị
Model FB-L-16
Điện áp danh định 51,2V
Dung lượng danh định 16,076kWh
Dung lượng khả dụng công bố 16,076kWh
DoD công bố 100%
Điện áp xả 40–56,8V
Điện áp sạc 56–56,8V
Dòng sạc tối đa liên tục 188A
Dòng xả tối đa liên tục 200A
Dòng đỉnh 300A trong 15 giây
Giao tiếp CAN / RS485
Kích thước 435 × 240 × 900mm
Khối lượng khoảng 130kg

Hệ thống Hybrid 10kWp 16kWh hoạt động như thế nào?

Ban ngày – ưu tiên sử dụng điện mặt trời

Khi các tấm Jinko 625W tạo ra điện, hệ thống ưu tiên cung cấp năng lượng cho các thiết bị đang sử dụng trong công trình.

Nếu lượng điện mặt trời tạo ra lớn hơn nhu cầu phụ tải, phần năng lượng phù hợp có thể được sử dụng để sạc pin Pylontech 16kWh.

Khi phụ tải tăng cao

Khi công suất điện mặt trời không đủ đáp ứng nhu cầu sử dụng, hệ thống có thể bổ sung năng lượng từ pin lưu trữ và/hoặc điện lưới tùy theo chế độ cài đặt.

Điều này giúp tối ưu việc sử dụng nguồn điện mặt trời trong ngày.

Buổi tối – sử dụng điện từ pin lưu trữ

Khi hệ thống không còn sản xuất điện mặt trời, pin Pylontech có thể cung cấp năng lượng cho các tải được lựa chọn.

Với dung lượng danh định khoảng 16,076kWh, hệ thống có thêm nguồn năng lượng dự trữ để sử dụng ngoài thời gian có nắng.

Thời gian cấp điện thực tế phụ thuộc vào công suất tải, mức SOC, hiệu suất chuyển đổi và giới hạn công suất xả của hệ thống.

Khi điện lưới bị mất

Hệ thống có thể được thiết kế để cấp điện cho các tải ưu tiên từ pin lưu trữ thông qua ngõ backup của inverter.

Không nên mặc định toàn bộ phụ tải của công trình đều được cấp điện khi mất lưới. Sunrise Solar sẽ xác định các tải cần duy trì và thiết kế tủ điện backup phù hợp.

Ưu điểm của hệ thống điện mặt trời Hybrid 10kWp 16kWh

Tăng khả năng sử dụng điện mặt trời

Nguồn điện mặt trời không chỉ được sử dụng trực tiếp vào ban ngày mà còn có thể được lưu trữ để sử dụng vào ban đêm và lúc mất điện lưới.

Giảm lượng điện lấy từ lưới

Khi có đủ điện mặt trời và năng lượng lưu trữ, hệ thống có thể giảm lượng điện cần lấy từ lưới tùy theo phụ tải và chế độ vận hành.

Có nguồn điện dự phòng

Pin Lithium tạo thêm nguồn năng lượng dự phòng cho những tải quan trọng khi điện lưới gặp sự cố, nếu hệ thống được thiết kế chức năng backup.

Quản lý năng lượng linh hoạt

Deye Hybrid hỗ trợ nhiều chế độ quản lý sạc/xả pin, giúp hệ thống có thể được cài đặt phù hợp với thói quen sử dụng điện của từng công trình.

Hệ thống Hybrid 10kWp phù hợp với ai?

Hệ thống 10kWp + lưu trữ 16kWh phù hợp với:

  • Biệt thự.
  • Nhà phố có mức tiêu thụ điện cao.
  • Văn phòng.
  • Nhà hàng.
  • Khách sạn quy mô nhỏ.
  • Cửa hàng.
  • Trang trại.
  • Công trình cần nguồn điện dự phòng.
  • Khách hàng sử dụng nhiều điện vào buổi tối.
  • Khách hàng muốn kết hợp điện mặt trời với pin Lithium.

Diện tích lắp đặt 16 tấm Jinko 625W

Nếu sử dụng phiên bản Jinko 625W kích thước khoảng 2.382 × 1.134mm, diện tích bề mặt riêng của 16 tấm vào khoảng 43,2m².

Tuy nhiên, diện tích mái cần thiết thực tế sẽ lớn hơn diện tích hình học của các tấm pin do còn phải tính:

  • Khoảng cách giữa các tấm.
  • Khoảng cách với mép mái.
  • Lối đi bảo trì.
  • Vị trí khung nhôm.
  • Hướng lắp đặt.
  • Vật cản trên mái.
  • Khu vực bóng che.

Vì vậy, Sunrise Solar sẽ khảo sát mái thực tế trước khi chốt phương án bố trí.

Thiết kế string cho hệ thống 10kWp

Với 16 tấm Jinko 625W, tổng công suất DC là 10kWp.

Deye SUN-10K-SG05LP3-EU-SM2 có 2 MPPT và hỗ trợ cấu hình tối đa 2 string trên mỗi MPPT theo thông số của model.

Việc chia string cần căn cứ vào đúng model Jinko 625W thực tế, đặc biệt là:

  • Voc.
  • Vmp.
  • Isc.
  • Imp.
  • Điện áp tối đa của inverter.
  • Dải MPPT.
  • Nhiệt độ thấp nhất tại vị trí lắp đặt.

Vì vậy, Sunrise Solar sẽ tính toán string cụ thể trước khi thi công thay vì chỉ chia số lượng tấm pin theo lý thuyết.

Sơ đồ vận hành hệ thống

Tấm pin Jinko 625W

↓

Inverter Hybrid Deye 10kW

↙︎ ↓ ↘︎

Pin Pylontech 16kWh – Phụ tải – Điện lưới

Khi được thiết kế đầy đủ, hệ thống có thể quản lý các nguồn năng lượng theo chế độ:

Solar → Load → Battery → Grid

và khi cần:

Battery → Backup Load

Tùy cấu hình thực tế, hệ thống có thể ưu tiên sử dụng điện mặt trời, sạc pin hoặc sử dụng điện lưới theo lịch vận hành được cài đặt.

So sánh điện mặt trời hòa lưới và Hybrid 10kWp

Tiêu chí Hòa lưới 10kWp Hybrid 10kWp + 16kWh
Tấm pin mặt trời Có Có
Inverter Hòa lưới Hybrid
Pin lưu trữ Không Có
Sử dụng điện mặt trời ban ngày Có Có
Lưu điện để sử dụng sau Không Có
Hỗ trợ tải backup Thường không Có thể thiết kế
Quản lý sạc/xả Không Có
Khả năng chủ động năng lượng Phụ thuộc lưới Cao hơn khi có đủ năng lượng lưu trữ
Chi phí đầu tư Thấp hơn Cao hơn

Sản lượng điện của hệ thống 10kWp

Sản lượng điện thực tế của hệ thống 10kWp phụ thuộc vào điều kiện lắp đặt và vận hành, không nên cố định một con số cho mọi công trình.

Các yếu tố ảnh hưởng gồm:

  • Bức xạ mặt trời.
  • Hướng mái.
  • Góc nghiêng.
  • Bóng che.
  • Nhiệt độ.
  • Độ sạch tấm pin.
  • Tổn hao DC.
  • Tổn hao AC.
  • Hiệu suất inverter.
  • Chế độ sạc/xả pin.
  • Mức tiêu thụ điện của công trình.

Sunrise Solar sẽ dựa trên vị trí công trình và dữ liệu phụ tải để tính toán sản lượng dự kiến phù hợp.

Pin 16kWh có thể cấp điện bao lâu?

Không thể xác định thời gian sử dụng chỉ bằng cách lấy 16kWh chia cho một con số cố định.

Ví dụ về mặt lý thuyết:

  • Tải 2kW → thời gian sử dụng danh nghĩa khoảng 8 giờ.
  • Tải 4kW → khoảng 4 giờ.
  • Tải 8kW → khoảng 2 giờ.

Đây chỉ là phép tính lý thuyết. Thực tế còn phụ thuộc vào công suất xả cho phép, hiệu suất inverter, BMS, mức SOC và các giới hạn bảo vệ của hệ thống.

Khả năng mở rộng lưu trữ

Pylontech Fidus Plus FB-L-16 được thiết kế để có khả năng mở rộng theo cấu hình hệ thống. Tài liệu của model cho phép tối đa 20 pin trong một chuỗi và tối đa 6 chuỗi theo điều kiện cấu hình của sản phẩm.

Tuy nhiên, khi mở rộng cần kiểm tra đồng bộ:

  • Inverter Deye.
  • BMS.
  • Dòng sạc/xả.
  • Cáp nguồn.
  • Thiết bị bảo vệ.
  • Giao tiếp CAN/RS485.
  • Số lượng pin.
  • Cấu hình song song.

Các thiết bị chính của hệ thống

Một hệ thống Hybrid 10kWp hoàn chỉnh thường gồm:

  • 16 tấm pin Jinko Solar 625W.
  • Inverter Hybrid Deye 10kW 3 pha.
  • 1 pin Lithium Pylontech Fidus Plus 16kWh.
  • Khung nhôm lắp đặt pin mặt trời.
  • Tủ điện DC.
  • Tủ điện AC.
  • Thiết bị bảo vệ DC/AC.
  • Thiết bị chống sét lan truyền.
  • Cáp DC chuyên dụng.
  • Cáp AC.
  • Đầu nối MC4 hoặc loại tương thích.
  • Hệ thống tiếp địa.
  • Thiết bị giám sát.
  • Tủ backup cho các tải ưu tiên nếu có yêu cầu.

Quy trình lắp đặt hệ thống Hybrid 10kWp

Bước 1: Khảo sát công trình

Sunrise Solar khảo sát mái, phụ tải, vị trí đặt inverter, vị trí đặt pin và hệ thống điện hiện hữu.

Bước 2: Tính toán hệ thống

Kỹ thuật viên tính toán công suất PV, string, MPPT, dung lượng pin, công suất backup và sơ đồ điện.

Bước 3: Thi công hệ thống pin mặt trời

Khung nhôm được lắp đặt chắc chắn trên mái, sau đó cố định 16 tấm Jinko 625W theo bản vẽ thiết kế.

Bước 4: Lắp đặt inverter và pin Lithium

Deye Hybrid 10kW và Pylontech 16kWh được đặt tại vị trí phù hợp về thông gió, nhiệt độ, khả năng bảo trì và an toàn điện.

Bước 5: Đấu nối và kiểm tra

Kiểm tra điện áp string, cực tính, tiếp địa, bảo vệ DC/AC, giao tiếp BMS và các thông số của inverter.

Bước 6: Cài đặt chế độ vận hành

Thiết lập chế độ ưu tiên Solar, Battery, Grid và Backup theo nhu cầu sử dụng điện thực tế.

Báo giá hệ thống điện mặt trời Hybrid 10kWp lưu trữ 16kWh

Giá hệ thống phụ thuộc vào cấu hình thiết bị và điều kiện thi công thực tế, bao gồm:

  • Model Jinko 625W.
  • Inverter Deye Hybrid 10kW.
  • Pin Pylontech Fidus Plus 16kWh.
  • Khung lắp đặt.
  • Tủ điện.
  • Thiết bị chống sét.
  • Dây dẫn.
  • Thiết bị bảo vệ.
  • Hệ thống backup.
  • Chiều dài đường dây.
  • Điều kiện mái.
  • Nhân công lắp đặt.

Do đó, Sunrise Solar sẽ khảo sát và lập báo giá theo từng công trình thay vì áp dụng một mức giá cố định.

Sunrise Solar – Lắp đặt điện mặt trời Hybrid tại Đà Nẵng

Sunrise Solar cung cấp giải pháp điện mặt trời Hybrid 10kWp lưu trữ 16kWh, từ khảo sát, thiết kế, lựa chọn thiết bị đến thi công và hướng dẫn vận hành.

Cấu hình Jinko 625W + Deye Hybrid 10kW + Pylontech 16kWh được thiết kế theo nhu cầu sử dụng điện thực tế của từng khách hàng.

Giải pháp hướng đến việc tăng khả năng sử dụng nguồn điện mặt trời, lưu trữ năng lượng và cung cấp nguồn điện dự phòng cho các tải quan trọng khi được thiết kế phù hợp.

Câu hỏi thường gặp

Hệ thống Hybrid 10kWp sử dụng bao nhiêu tấm pin?

Cấu hình đề xuất sử dụng 16 tấm Jinko Solar 625W, tổng công suất 10kWp.

Hệ thống sử dụng pin lưu trữ bao nhiêu kWh?

Hệ thống sử dụng 1 pin Pylontech Fidus Plus FB-L-16, dung lượng danh định 16,076kWh, thường gọi là pin lưu trữ 16kWh.

Inverter Deye 10kW có phù hợp với pin Pylontech 16kWh không?

Deye SUN-10K-SG05LP3-EU-SM2 là inverter Hybrid sử dụng pin điện áp thấp 40–60V và hỗ trợ pin Lithium với cơ chế tự thích ứng BMS. Tuy nhiên, trước khi lắp đặt cần xác nhận đúng phiên bản Pylontech và firmware/giao thức BMS tương thích với inverter.

Hệ thống có chạy được khi mất điện không?

Có thể thiết kế chức năng backup cho các tải ưu tiên. Khi mất điện, inverter sẽ sử dụng nguồn năng lượng từ pin để cấp cho nhánh tải backup theo giới hạn công suất của hệ thống.

Có thể nâng từ 16kWh lên 32kWh không?

Có thể xem xét mở rộng pin theo cấu hình tương thích. Tuy nhiên cần kiểm tra inverter, BMS, dòng sạc/xả, cáp và thiết bị bảo vệ trước khi mở rộng.

Kết luận

Hệ thống điện mặt trời Hybrid 10kWp lưu trữ 16kWh với 16 tấm Jinko Solar 625W + Inverter Hybrid Deye 10kW 3 pha + Pin Lithium Pylontech Fidus Plus 16kWh là giải pháp kết hợp giữa sản xuất điện mặt trời, lưu trữ năng lượng và khả năng cấp điện dự phòng.

Công suất 10kWp giúp khai thác nguồn năng lượng mặt trời vào ban ngày, trong khi pin Pylontech 16kWh cung cấp thêm dung lượng lưu trữ để sử dụng năng lượng vào những thời điểm không có nắng hoặc hỗ trợ các tải ưu tiên khi điện lưới gặp sự cố.

Sunrise Solar tư vấn, thiết kế và thi công hệ thống điện mặt trời Hybrid, điện mặt trời lưu trữ và giải pháp năng lượng mặt trời cho hộ gia đình, doanh nghiệp và công trình tại Đà Nẵng.

5/5 - (2 bình chọn)
